      Промышленные ворота без нижней направляющей

      Рекомендуем
      • Промышленные ворота без нижней направляющей
      • Промышленные ворота без нижней направляющей
      • Промышленные ворота без нижней направляющей
      • Промышленные ворота без нижней направляющей
      • Промышленные ворота без нижней направляющей
      • Промышленные ворота без нижней направляющей
      • Промышленные ворота без нижней направляющей
      • Промышленные ворота без нижней направляющей
      • Промышленные ворота без нижней направляющей
      • Промышленные ворота без нижней направляющей
      • Промышленные ворота без нижней направляющей
      • Промышленные ворота без нижней направляющей

      Описание

      ЗОНА ПРИМЕНЕНИЯ

      1. Откатные ворота (без нижней направляющей) применяются для перекрытия проемов боксов для хранения крупногабаритной техники.
      2. Откатные ворота (без нижней направляющей) применяются для перекрытия проемов гаражей.

      ПРЕИМУЩЕСТВА

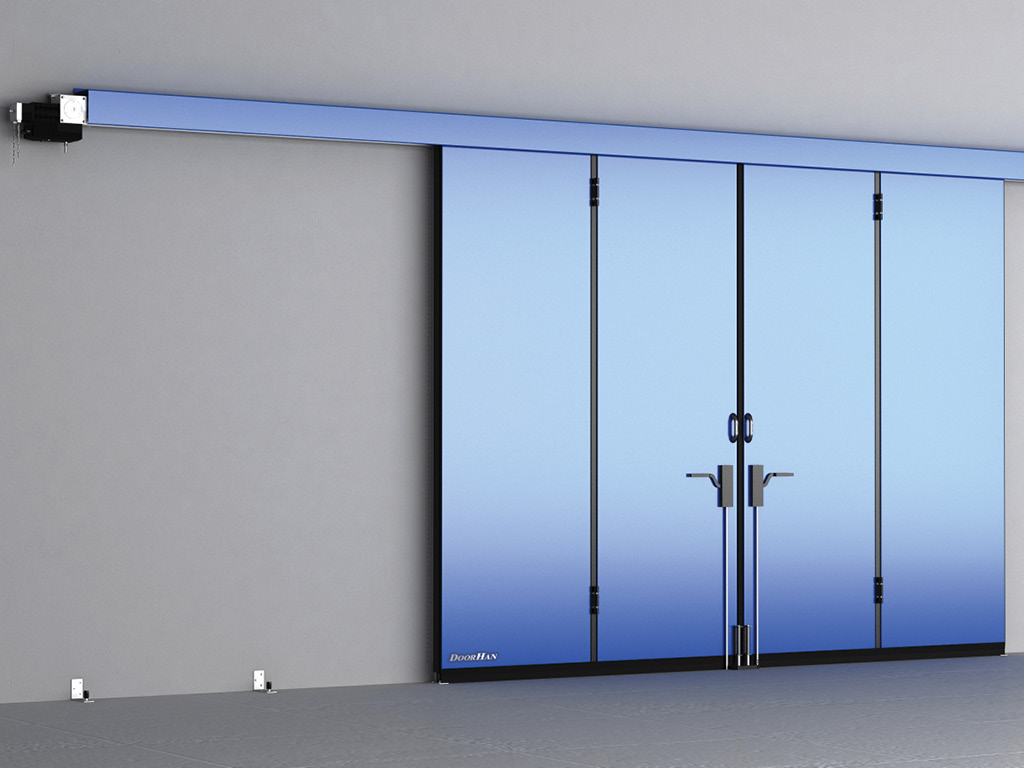

      1. Полотно ворот сдвигается в любом направлении: влево, вправо или в обе стороны.
      2. Минимум подвижных элементов в конструкции - простота и надёжность эксплуатации.

      ЦВЕТА
      RAL 9003 белый

      RAL 8014 коричневый

      RAL 5005 синий

      RAL 6005 зеленый

      RAL 3005 бордовый

      RAL 9006 серебристый

      RAL 1014 бежевый

      RAL 7004 серый

      RAL 3000 красный

      RAL 7016 антрацит

      Параметр

        Показаталь

      Ширина проема, мм

      от 2000 до 9000

      Высота проема, мм

      от 2000 до 6000

      Притолока, мм

      от 220

      Пристенки, мм

      От 1000




      РАЗМЕРЫ ПРОЁМА


       КОНСТРУКЦИЯ
       1. Балка несущая
      2. Ограничитель хода
      3. Пластина со звездочкой
      4. Защитный короб
      5. Петля
      6. Кронштейн крепления привода, роликовая опора
      7. Нижний направляющий ролик
      8. Резиновый уплотнитель шиповой
      9. Резиновый уплотнитель концевой
      10. Вертикальная ригельная задвижка
      11. Ручка стальная
      12. Профиль окантовки полотна ворот

       ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
      Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание ошибок.
      H — высота проема (расстояние от пола до верха проема).
      B — ширина проема (расстояние от левого края до правого края проема).
      h — притолока (расстояние от верха проема до препятствия должно составлять минимум 350 мм).
      b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
      Требования к строительному объекту
      При замере H и B (высоты и ширины) за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая.

      СПОСОБЫ МОНТАЖА
      Монтаж на внутренней стороне стены рекомендуется в случаях, когда это позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены и недоступны посторонним лицам.
      Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания.

                       СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ


       ПАРАМЕТРЫ ОТКРЫВАНИЯ ВЛЕВО
      Усл. обозначение, наименование параметра Расчетная формула
      H, мм Высота проема от 2000 до 6000
      B, мм Ширина проема от 2000 до 9000
      h, мм Высота притолоки не менее 150
      b1, мм Левый пристенок B + 100 (без привода), B + 250 (с приводом)
      b2, мм Правый пристенок 1000
      Открывание вправо
       ПАРАМЕТРЫ ОТКРЫВАНИЯ ВПРАВО
      Усл. обозначение, наименование параметра Расчетная формула
      H, мм Высота проема от 2000 до 6000
      B, мм Ширина проема от 2000 до 9000
      h, мм Высота притолоки не менее 150
      b1, мм Левый пристенок 1000
      b2, мм Правый пристенок B + 100 (без привода), B + 250 (с приводом

      Двухстороннее открытие
      ПАРАМЕТРЫ ДВУХСТОРОННЕГО ОТКРЫВАНИЯ
      Усл. обозначение, наименование параметра Расчетная формула
      H, мм Высота проема от 2 000 до 6 000
      B, мм Ширина проема от 2 000 до 9 000
      h, мм Высота притолоки не менее 150
      b1, мм Левый пристенок B/2 + 100 (без привода), B/2 + 250 (с приводом)
      b2, мм Правый пристенок B/2 + 100 (без привода), B/2 + 250 (с приводом)



                                      БАЗОВАЯ КОМПЛЕКТАЦИЯ

      Полотно поставляется в сборе (стальные сэндвич-панели, петли, ролики, резиновые уплотнители, усилительные пластины).
      Стальная верхняя направляющая.
      Центральный ловитель (поставляется в случае двухстороннего открытия).
      Ручка.
      Задвижки ригельные.
      Щеточный уплотнитель снизу полотна ворот.
      Нижний и верхний алюминиевый профиль полотна ворот с щеточным уплотнителем.
      Универсальный комплект крепежных элементов.


      ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
      По желанию заказчика в полотно может быть встроена калитка для обеспечения пешеходного прохода при закрытых воротах.
      Окно с заполнением оргстеклом в алюминиевой раме.


      Параметр

      Значение

      Примечание

      Воздухонепроницаемость по ГОСТ26602.2-99, Па

      50



      Водонепроницаемость по ГОСТ26602.2-99, Па

      50



      Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001

      480



      Приведенное сопротивление теплопередаче, м² *°С/Вт

      0,65

      при толщине сэндвич-панели 55 мм

      Безотказность, количество циклов открывания-закрывания, не менее

      20 000

      минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали

      Вес полотна ворот, кг/м²

      25

      при толщине сэндвич-панели 55 мм

      Группа горючести по ГОСТ 30244-94

      Г2 (умеренно горючие)

      при толщине сэндвич-панели 55 мм

      Группа воспламеняемости по ГОСТ 30402-96

      В2 (умеренно горючие)

      при толщине сэндвич-панели 55 мм



      УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
      1. Монтаж откатных ворот без нижней направляющей должен производиться строго в соответствии с прилагаемой инструкцией и технической документацией компании DoorHan.
      2. Откатные ворота должны работать плавно без заклиниваний и рывков.
      3. Ручное открывание и закрывание ворот должно осуществляеться только при помощи ручки.
      4. При открытии ворот вручную не прилагайте к ним больших усилий. Передвигайте полотно ворот равномерно. Запрещается двигать щит резкими толчками.
      5. Во избежание несчастного случая следите, чтобы в момент работы откатных ворот люди и животные не находились в зоне действия.
      6. Следите, чтобы в момент работы откатных ворот в проеме не было посторонних предметов.
      7. Своевременно производите чистку подвижных частей ворот во избежание их заклинивания.
      8. Во избежание травм не трогайте руками подвижные части ворот (ролики, панели и т. д.) во время их движения.
      9. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно (не реже 1 раза в год) проводить их технический осмотр.
      10. Не допускается при работе удерживать полотно откатных ворот. Это может привести к травме или поломке конструкции.

       НОВИНКИ
      Кронштейн крепления звездочки цепи обеспечивает возможность регулировки натяжения.
      Кронштейн крепления привода с возможностью натяжения цепи и усиленным корпусом обеспечивает надежность эксплуатации.
      Верхний стальной ролик полотна ворот имеет улучшенные прочностные характеристики, что продлевает рабочий ресурс ворот.
      Нижний ролик увеличивает устойчивость полотна к ветровым нагрузкам и препятствует раскачиванию полотна при движении.


      Документы
      Сертификат «Изделия комплектующие для ворот металлических DoorHan для зданий и сооружений»
      1.7 Мб
      Сертификат «Ворота для зданий и сооружений. Серийный выпуск»
      1.7 Мб
      Паспорт_Промышленные откатные ворота БНН_2018
      35.3 Кб
      Ворота промышленные откатные без нижней направляющей открытие в одну сторону
      222.3 Кб
      Ворота промышленные откатные без нижней направляющей открытие в две стороны
      222.5 Кб
      Инструкция по монтажу Промышленные откатные ворота без нижней направляющей
      4.6 Мб
      • Комментарии
      Загрузка комментариев...

      Назад к списку
      • Окна, двери ПВХ
      • Двери
      • Ворота
        • Ангарные ворота
        • Гаражные ворота
        • Откатные ворота
        • Противопожарные ворота
        • Распашные ворота
        • Роллетные ворота
        • Рулонные ворота
        • Скоростные ворота
      • Жалюзи
      • Комплектующие
      • Кровля
      • Металлоизделия
      • Натяжные потолки
      • Рольставни
      Наши специалисты ответят на любой интересующий вопрос по товару
      Задать вопрос
      Доставка в любой регион РФ
      ipline
      Компания
      О нас
      Лицензии
      Партнеры
      Сотрудники
      Отзывы
      Реквизиты
      Каталог
      Окна, двери ПВХ
      Двери
      Ворота
      Жалюзи
      Комплектующие
      Кровля
      Металлоизделия
      Натяжные потолки
      Рольставни
      Услуги
      Пластиковые окна
      Обустройство балконов
      Отделка фасада
      Наши контакты

      +7 (920) 180-31-30
      +7 (906) 554-95-49
      +7 (961) 141-24-14
      Пн – Пт: с 9:00 до 18:00
      Сб – Вс: с 9:00 до 16:00
      Обед с 13:00 до 14:00
      Тверская обл, г.Конаково,
      ул.Свободы, д.135

      info@stmontazh.ru
      © 2025 Все права защищены.
