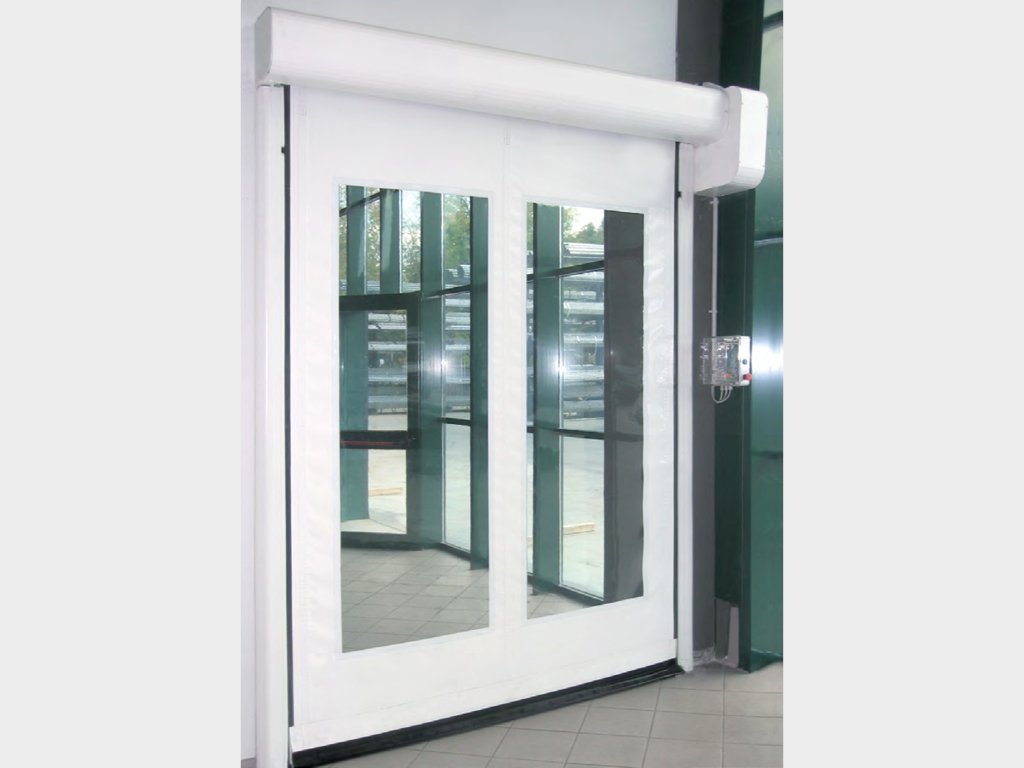

ЗОНА ПРИМЕНЕНИЯ
Складские комплексы. Помещения с высокими требованиями санитарных норм.
ПРЕИМУЩЕСТВА
1.Высокая скорость работы- до 2,5 м/c2. Широкий выбор моделей
3. Привод собственного производства
4. Весь спектр опционального оборудования
ДИЗАЙН
ЦВЕТА КАРКАСА/ПОЛОТНА СКОРОСТНЫХ РУЛОННЫХ ВОРОТ
ПАРАМЕТР | ПОКАЗАТЕЛЬ |
Ширина проема, мм | от 1 700 до 3 800 |
Высота проема, мм | от 1 700 до 4 000 |
Притолока, мм | от 550 |
Пристенки, мм | от 175 до 400 |
КОНСТРУКЦИЯ

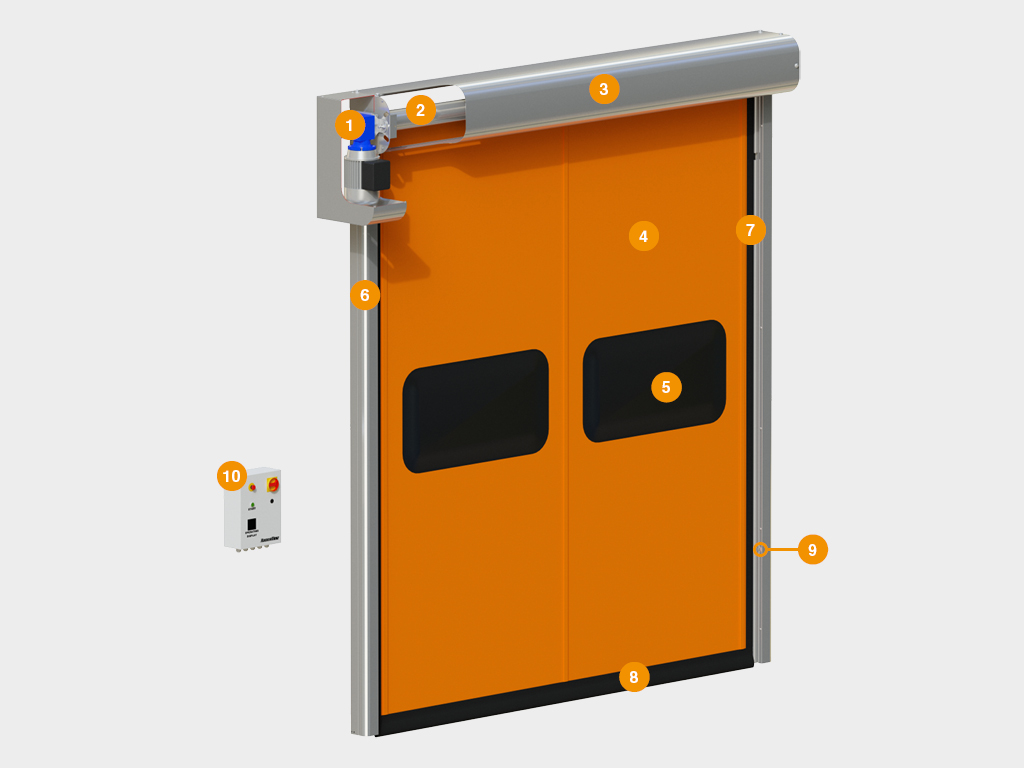

1. Электрический привод2. Вал
3. Короб вала
4. Полотно ворот
5. Вставка прозрачная (окно/панель)
6. Стойки боковые
7. Направляющие для движения полотна
8. Нижняя кромка полотна
9. Фотоэлементы
10. Блок управления
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Все замеpы производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:H – высота проема (расстояние от пола до верха проема);
W – ширина проема (расстояние от левого края до правого края проема).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и W за итоговый размер принимается наибольшая величина.

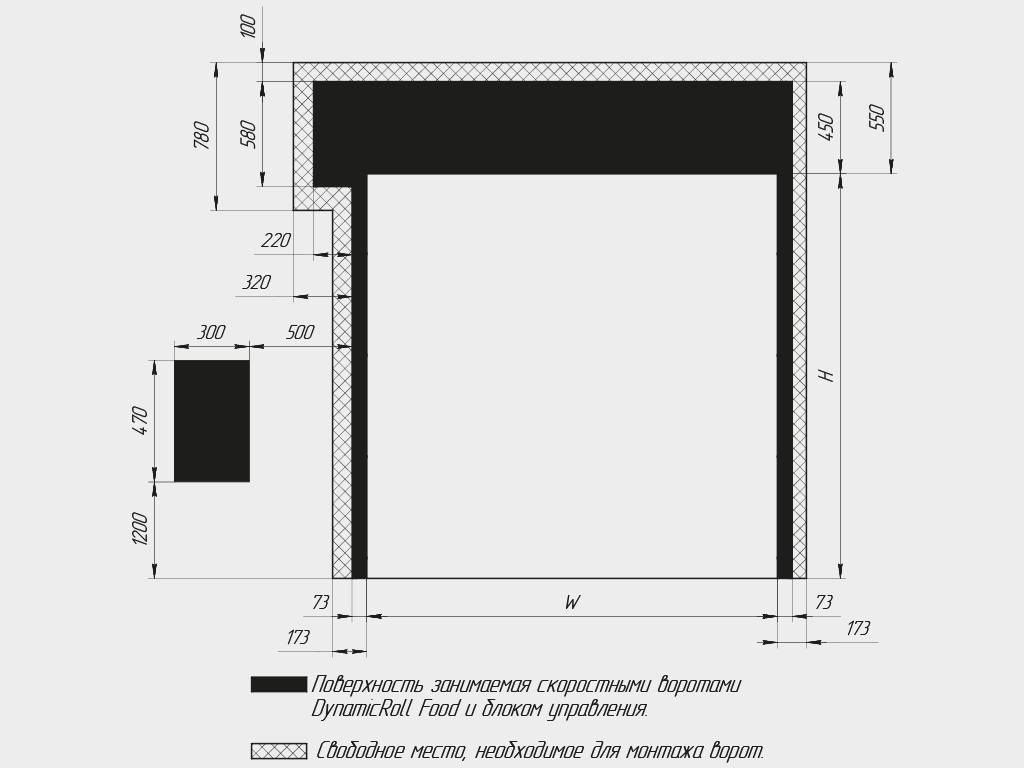

СПОСОБЫ МОНТАЖА
Накладной монтаж скоростных воpот
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ

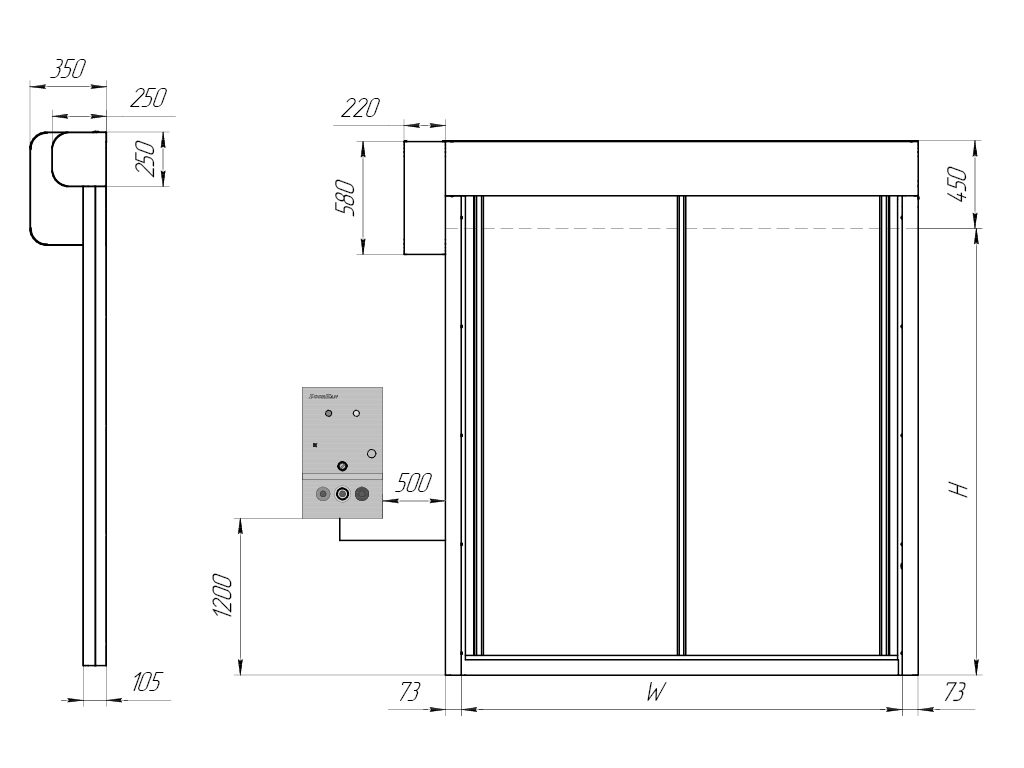

ПАРАМЕТРЫ ПРОЕМА
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
H, мм Высота проема | от 1 700 до 3 800 |
B, мм Ширина проема | от 1 700 до 4 000 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Стойки и короба из нержавеющей стали AISI304 |
|
Вал из оцинкованной стали диаметром 90/130 мм | |
Направляющие — экструдированный полиэтилен | |
Полотно — непрозрачный армированный ПВХ плотностью 900–1 200 г/м² | |
Блок управления — корпус стальной окрашенный 300 х 400 х 150 мм; класс защиты — IP54; с частотным преобразователем | |
Фотоэлементы устанавливаются на высоте 500 мм от пола, а также датчики антизаклинивания полотна в верхних точках боковых стоек для выявления некорректной размотки полотна при открытии |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Вал из нержавеющей стали AISI304 | |
Корпус блока управления из нержавеющей стали AISI304 | |
Подогрев привода и стоек | |
При закрытии, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления на открытие ворот; в случае отключения электричества ворота открываются автоматически с помощью противовеса |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТР |
ЗНАЧЕНИЕ |
ПРИМЕЧАНИЕ |
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) |
CLASS1 |
для ворот шириной до 4 000 мм |
Скорость открывания, м/с |
2,0 |
ворота до 3 000 х 3 000 мм |
Скорость открывания, м/с |
1,8 |
ворота до 4 000 х 4 000 мм |
Скорость закрывания, м/с |
0,8 |
|
Диапазон рабочих температур, °С |
от -15 до +70 |
если привод установлен внутри здания |
Диапазон рабочих температур, °С |
от -5 до +70 |
если привод установлен снаружи здания |
Диапазон рабочих температур, °С |
от -35 до +70 |
при использовании системы обогрева стоек и привода |
Мощность, Вт |
1 500 |
|
Класс защиты IP |
IP54 |
концевые положения отслеживаются энкодером |
Напряжение питания, В |
220 В /50 Гц |
однофазное |
Напряжение питания, В |
380 В / 50 Гц |
трехфазное |
Безотказность, количество циклов открывания-закрывания, не менее |
1 500 000 |
зависит от условий эксплуатации |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Сопротивление ветровой нагрузке для ворот серии SpeedRoll приведено для ворот, находящихся в закрытом положении. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами, таких как: - здания, территориально расположенные на морских побережьях или в горах; - многоуровневые отапливаемые подземные паркинги со множеством въездов и выездов; - производства с мощной приточно-вытяжной вентиляцией; - в зданиях сложной конфигурации с множеством воротных проемов, где возможно появление сильных сквозняков. При наличии одного или нескольких вышеуказанных факторов рекомендуется использовать ворота серии SpeedFold или спиральные ворота серии HSSD.2. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
3. Ручное открывание и закрывание ворот производится с помощью воротка.
4. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.
5. Не допускайте загрязнения направляющей ПВХ-полотна.
6. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
7. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
