Промышленные секционные ворота серии ISD01 устанавливаются в проемы производственных зданий, складских помещений, цехов, терминалов и прочих промышленных объектов, где они должны отвечать гораздо более жестким требованиям нежели гаражные секционные ворота. Так как промышленные ворота эксплуатируются с высокой интенсивностью, для обеспечения долгосрочной работы без сбоев, они обладают повышенными прочностными характеристиками за счет усиленной конструкции. Используемая в воротах система уплотнителей обеспечивает высокую термоизоляцию, что является важной задачей практически для любого промышленного объекта. Для уравновешивания полотна ворот используется торсионный механизм с системой QuickFix, которая позволяет максимально сократить время монтажа.
Подробнее
Описание
Промышленные секционные ворота DoorHan ISD01 — продажа и установка
Компания «Строймонтаж» продаёт и устанавливает промышленные секционные ворота DoorHan ISD01. Осуществляем поставку ворот «под ключ» — от замеров и подбора необходимой конфигурации до продажи, монтажа и заключения контракта на сервисное обслуживание. Надежная гарантия и техобслуживание!
Промышленные секционные ворота серии ISD01 устанавливаются в проемы производственных зданий, складских помещений, цехов, терминалов и прочих промышленных объектов, где они должны отвечать гораздо более жестким требованиям нежели гаражные секционные ворота.
Так как промышленные ворота эксплуатируются с высокой интенсивностью, для обеспечения долгосрочной работы без сбоев, они обладают повышенными прочностными характеристиками за счет усиленной конструкции. Используемая в воротах система уплотнителей обеспечивает высокую термоизоляцию — сохранение требуемого температурного режима является важной задачей практически для любого промышленного объекта. Для уравновешивания полотна ворот используется торсионный механизм с системой Quick Fix, которая позволяет максимально сократить время монтажа.
Зоны применения
Ворота на автомойки
Ворота в производственные цеха
Ворота в складские помещения
Преимущества
Отсутствие «мостика холода», надёжная герметизация по всему периметру, ворота подходят для всех климатических зон
Широкий выбор исполнения щитов ворот, более 100 вариантов в каталоге дизайнерских решений
100% производство в России
Надёжная, отработанная годами конструкция
Дизайн ворот
Виды сэндвич-панелей
Доска
Горизонтальная полоса
Широкая центральная полоса
Волна
Горизонтальная полоса (внутренняя сторона панели)
Тип поверхности
Под дерево (внешняя)
Stucco (внутренняя)
Цвета
RAL 9003 белый
RAL 9006 серебристый
RAL 7004 серый
RAL 1014 бежевый
RAL 6005 зеленый
RAL 5005 синий
RAL 7016 антрацит
RAL 3000 красный
RAL 3005 бордовый
RAL 8017 коричнево-красный
RAL 8014 коричневый
Нестандартный цвет по карте RAL (наценка)

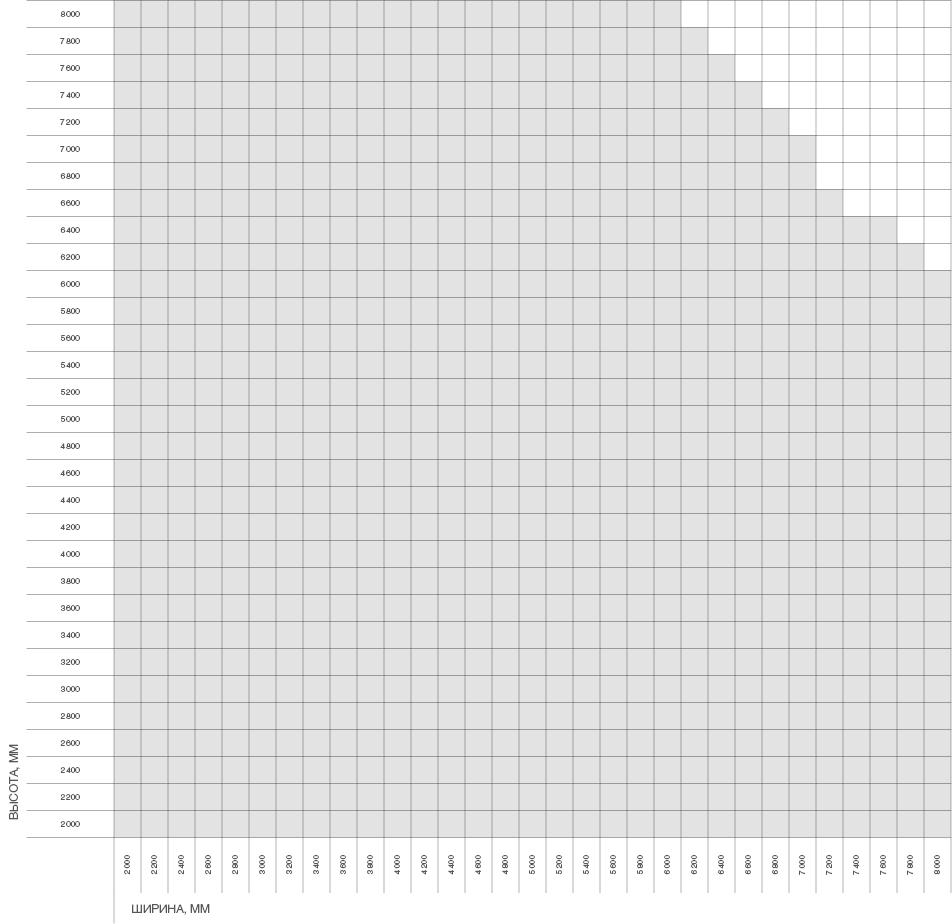

Размеры
Параметр
Значение
Высота проёма
от 2000 до 8000
Ширина проёма
от 2000 до 8000
Притолока
от 150
Пристенки
от 120
Конструкция
Вертикальная направляющая.
Угловая стойка.
Вал цилиндрический.
Устройство защиты от обрыва пружины.
Барабан.
Кронштейн П-образный.
Балансирующий пружинный механизм (торсионная пружина).
Муфта соединительная.
Внутренний опорный кронштейн.
Верхняя опора с держателем ролика.
Боковая опора с держателем ролика.
Внутренняя петля.
Устройство защиты от разрыва троса.
Сэндвич-панель.
Усиливающий дельта-профиль.
Нижний профиль и уплотнитель.
Уплотнитель боковой.
Верхний профиль.
Верхний уплотнитель.
Боковая крышка для панелей с отверстиями для крепления.
Ручка-ступенька.
Пружинный амортизатор.
Кронштейн крепления к потолку.
Подготовка места монтажа
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого края до правого края проема);
h — притолока (расстояние от верха проема до препятствия) min 150 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L принимается наименьшая величина.
Требования к строительному объекту
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Способы монтажа
Накладной монтаж на проем: система направляющих монтируется на пристенки и притолоку с внутренней стороны проема.
Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации.
Торсионный механизм, рассчитанный на 25 000 циклов, обеспечивает долговечность конструкции ворот.
Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот.
Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает падение полотна ворот.
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
Эргономичная ручка позволяет легко и удобно открывать ворота.
Дополнительная комплектация
Специальная конструкция окон (размером 635×330 мм или 607×202 мм) обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окна изготавливаются с окантовкой черного цвета.
Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм.
Ручной цепной привод устанавливается на промышленные ворота всех типов подъёма, служит для подъёма и опускания полотна ворот вручную.
Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.
Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает: окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.
Возможность автоматизации ворот приводом и системами безопасности (см. раздел «Автоматика для ворот»).
Торсионный механизм, рассчитанный на ресурс до 100 000 циклов.
Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью.
Новинки
Система облегченных кронштейнов упрощает монтаж выносной системы с цилиндрическим валом снизу (на трубе 100×100), при этом обладает высокой прочностью и надежностью. Снижены требования к пристенкам за счет крепления системы через угловую стойку. Отсутствие дополнительных элементов для подготовки проема уменьшает массу конструкции, сокращает время монтажа.
Облегченная система выносного цилиндрического вала на трубе 80 × 40 мм — это более доступное по цене предложение для ворот размером до 3200 × 3200 мм.
Кронштейн крепления привода позволяет устанавливать на систему выносного монтажа на трубе 100×100 мм вал снизу для всех типов вальных приводов, выпускаемых компанией DoorHan.
Во всех барабанах предусмотрены отверстия для троса, что значительно упрощает монтаж и обеспечивает надежную фиксацию троса.
Новые ролики имеют закрытые подшипники, предотвращающие попадание пыли, что увеличивает их срок службы.
Технические характеристики
Параметр
Значение
Сопротивление теплопередаче полотна, м²⋅°С/Вт, класс (ГОСТ 31174)
1,13 (А)
Звукоизоляция, дБ, класс (ГОСТ 31174)
24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)
460 (В)
Безотказность, количество циклов открывания-закрывания, не менее
Безотказность ворот — 120000, торсионного механизма — 25000 (по умолчанию)
Усилие ручного открывания и закрывания, Н, не более
260
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)
Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т.е. их вес должен компенсироваться крутящим моментом пружин.
Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.
Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
Строго запрещено передвигаться под движущимся полотном ворот, т.к. это может привести к травмам.
Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
Не подвергайте загрязнению направляющие и ролики, т.к. это может привести к нарушению плавности хода, а в случае наличия электропривода это может привести к его перегрузке и выходу из строя.
Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.
